1、产品测试需求
新能源电动汽车安全性能测试:

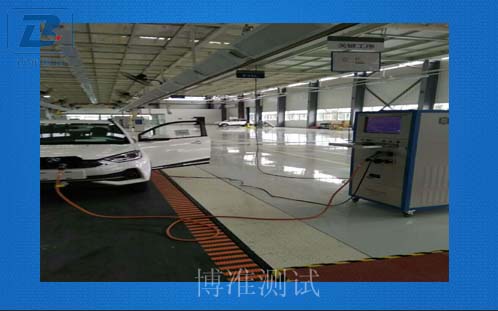

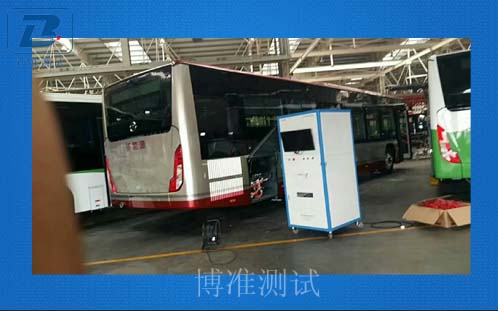

总装电气调试工位规划配备1套综合安规测试仪，对整车实施绝缘电阻、耐压、电位均衡在线测试，
确保总装电气调试前的防触电安全。测试节拍：30分钟/台。
具体项目包括动力电池绝缘、绝缘、耐压、接地（电位均衡）等；测试对象为汽车的八个负载组合和一个动力电池组。
测试数据包括：1、动力电池绝缘电阻值（电池组与车架之间的绝缘电阻≥0.21M）；
2、 各负载的总耐压电流值（≤5mA）；
3、 电位均衡（八个分负载接地端与车架的阻值均≤0.1Ω）；
测试仪还需配备扫码枪，可以实现各组件和整机条码的扫描和记录，测试结果可以存储和打印，也可
实现后续的查询和追溯。
2、 测试系统功能和参数
2.1功能特点
o 符合最新国家标准要求：例如GB/T 18384 、GB4706.1、GB9706.1、GB4793.1、IEC60335-1、UL60335-1
等电气安全通用标准测试要求；
o 条码识别、自动匹配、自动化测试：内置高性能计算机可连接条码扫描枪，记录车辆 VIN 号和主要零部件号，识别产品类别、自动匹配测试程序并启动测试，从而避免人为错误，有效提高生产
效率；
o 简捷化操作、美观时尚：19寸真彩液晶显示（可选触摸屏），菜单式操作；前面板配装有充电接口
插座，后面板可外接测试盒，两种测试接线方式任选，简单易懂，方便快捷；
o 数据存储、查询筛选、信息化管理：数据存储方便，具有至少500G本地存储空间，支持U盘导出数据、网络传输数据等功能；可进行测试数据筛选、条件查询、报表生成，实现数据追溯，有助
于产品质量分析；
o 智能化测试：测试项目有上下限设置，可有效防止产品接线不好时带来的漏检；对产品测试失败，
进行智能分析，声光报警；内置电源时，输出电压和频率可设置，满足国内外产品检测需求；
o 接口功能：LAN接口、2路USB接口、报警灯接口、遥控接口，可以连接扫码枪、网络、脚踏开关
等外设；
o 完善的保护机制：采用了多种抗干扰措施，具备软硬件保护和各种安全警示等安全化设计；
o 报告生成：包含条码和主要零部件的号码信息及对应的测试信息，也可选配生成二维码（需选配
二维码打印机），通过二维码扫码枪或手机可扫描查看测试数据；
2.2 技术参数（以下参数仅供参考，以实际确定为准）
|

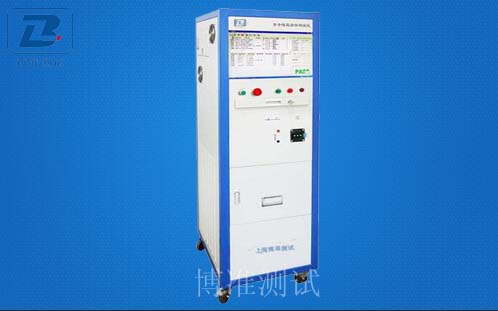

产品型号
|
MN4284N
|
|
测试功能说明
|
测试 直流接地、绝缘、直流耐压功能
|
|
工作条件
|
工作电源
|
AC220V±10%,50/60Hz±5%
|
|
环境温度
|
0－40℃
|
|
环境湿度
|
20－90%RH40℃
|
|
显示方式
|
19 寸真彩液晶屏
|
|
测试器具类型设定
|
单相器具
|
|
报警方式
|
声光报警：蜂鸣器、指示灯、三色报警灯
|
|
标准配置功能
|
外置报警灯
|
标配三色报警灯
|
|
遥控开关功能
|
标配遥控脚踏开关，可外接启动信号
|
|
上位机通讯软件
|
测试数据可远程传输、处理，实现自动化控制
|
|
功能接口
|
接仪迪定制的自动点检工装使用
|
|
其他接口
|
RS232 接口，USB 口，网口，扫码枪接口
|
|
选购配置功能
|
开关量输出接口
|
合格、不合格、测试中
|
|
其他
|
可订制(可选配热耐电压测试功能等)
|
|
技术参数
|
|
直流接地电阻测试
|
测试方式
|
四线制
|
|
空载输出电压
|
<12V
|
|
输出电流设定范围
|
DC:3.00-30.00A
50/60Hz
|
|
输出电流设定分辨率
|
0.01A
|
|
输出电流精度
|
3.00-9.99A：±（3%设定值+0.20A）;10.00-30.00A：±（1.5%设定值）
|
|
接地电阻设定范围
|
上限：0-600mΩ;下限：0-600mΩ 0=关闭
|
|
接地电阻测量范围
|
3.00A≤I≤10.00A,0-600mΩ;10.00A＜I≤20.00A,0-300mΩ;20.00A＜I≤
30.00A,0-200mΩ
|
|
接地电阻测量分辨率
|
1mΩ
|
|
接地电阻测量精度
|
±（3%读数值+3 个字）
|
|
电阻归零
|
0-200mΩ
|
|
测试时间设置范围
|
0.0，0.1-999.9S 0.0=持续输出
|
|
测试时间分辨率
|
0.1S
|
|
测试时间精度
|
±（0.1%设定值+0.05s）
|
|
绝缘电阻测
|
额定输出负载
|
1VA(1000V/1mA)
|
|
额定输出电流
|
1mA
|
|
输出电压纹波
|
阻性负载，1000V / 1mA，<5%
|
|
输出电压设定范围
|
DC: 100-1000V
|
3.测试方案
3.2测试流程
3.2.1 测试准备
a、 根据所测试产品，设置相应的测试参数，若参数已设置，可直接从记忆组调用；
b、 对仪器进行线路补偿操作；
C、测试顺序：动力电池绝缘电阻测试、高压零部件绝缘电阻测试、高压零部件耐压测试、高压零部件电位均衡测试。
3.2.2测试前连线
依据产品需要测试的部位和项目，进行连接线路；
