1.1、设备的主要功能：

  1.对漏电断路器进行过欠压动作特性进行测试；

  2.对漏电断路器的额定剩余电流动作特性进行测试；

  3. 对漏电断路器在额定剩余电流下的动作时间特性进行测试；

  4..对漏电断路器在5I△N或10I△N额定剩余电流下的动作时间特性进行测试（新标准有要求；

1.2、产品概述：

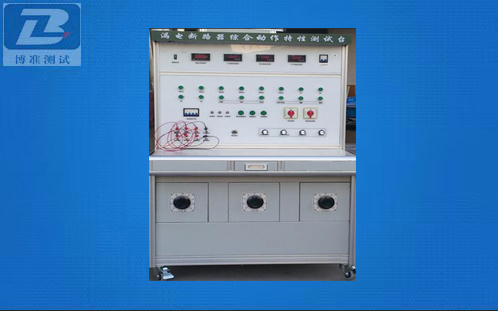

剩余电流保护器动作特性测试仪（以下简称测试仪）是我公司根据GB6829-2008<<剩余电流动作保护器>>和用户的特殊要求而开发的一种测试仪，本测试仪内部提供的50V、187V、242V、420V多档可调辅助电源及1000mA以下的模拟剩余电流，可供AC型脱扣器生产厂家、漏电断路器生产厂家、或有关质检部门对额定剩余电流1000mA以下AC型的剩余电流保护器的交流脱扣器或漏电断路器的交流脱扣器的动作特性进行综合测量和签定分析。

1.3、设备工作环境：

  1、周围环境温渡上限不超过45℃；

  2、周围环境温渡下限不低于-5℃；

  3、相对湿度20%—80%；

  4、电源输入线径≥2.5㎜²；

  5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。

1.4、主要技术参数：

   4.1提供的剩余电流：

    a.可调剩余电流：2-20mA、15-120mA两挡；

b.可微调的剩余电流：150 mA、200 mA、250 mA、375 mA、500 mA、1000 mA、2000 mA、3000 mA、5000 mA；

   4.2提供的辅助三相可调电源容量：6000VA；

      提供的辅助三相可调电源电压：AC0-300/600V(相电压/线电压)

 4.3测量显示：3位半LED显示；

 4.4测量分辨率：

a、剩余电流：0.01mA；

b、动作时间：1毫秒；

 4.5测量量程：

a、剩余电流：20 mA、120 mA、150 mA、200 mA、250 mA、375 mA、500mA、1000mA、2000 mA、3000 mA、5000 mA；共11挡；（其中20 mA、120 mA连续可调，其余挡位均可微调）

b、动作时间：0-2000ms（超过可用循环计数累计）；

 4.6测量精度：

a、剩余电流：±0.5%mA；

b、动作时间：±2 ms±1个字；

 4.7 仪器电源：220V±10%，50Hz容量500VA；
