漏电起痕试验仪由电压调节机构、电流调节机构、试件安装调节机构、电极及压力调节机构、滴液及控制机构、机箱及密封和排风装置等组成。

　　(一)工作原理：

　　由各个调节装置分别调节各器件的功能。

　　由自偶调压器连接升压变压器，实现电压调节，使次级输出为0-600V连续可调的交流正弦波电压，以满足试验所需的电压值;

　　通过调节电压粗调开关和电压细调、电流调节电位器使输出电流改变，使不同的电压下短路电流均整定为1.0±0.1A;

　　松开电极杆的紧固螺钉，可调节两电极杆的伸缩,改变两电极的间距;

　　(1)调节电极杆的配重件的位置，可调节两个电极对被测件的压力;

　　(2)将试件(或相同的绝缘材料)表面积不少于15×15mm放在该机的试件架上;

　　(3)合上电源开关，电压调到175V(0～600V连续可调的正弦波)。

　　(4)短路电流调到1A±0.1A;

　　(5)电极压力调到1N±0.05N;

　　(6)溶液配比参见GB4207规定

　　(7)滴液体积为20ml/滴

　　(8)时间间隔设置为30S±5S

　　(二)试验操作：

　　(1)按启动按钮，该设备进行自动运行状态，加入50滴电解液后，自动停机;

　　(2)启动排风装置，排风指示灯灭后，即为有害毒气已排完，表明可停止本次操作;

　　(3)重复上述方式对被测件进行5点测试(在相同电压下进行)。

　　(三)参数测量：

　　(1)起痕电压指数，V，可从仪表上直读

　　(2)测蚀损深度mm，可用深度规配专用Ф1mm探头测量

　　(3)判别：被测件应无损坏，电极无闪络、飞弧，绝缘材料无击穿为合格品;反之，为不合格。

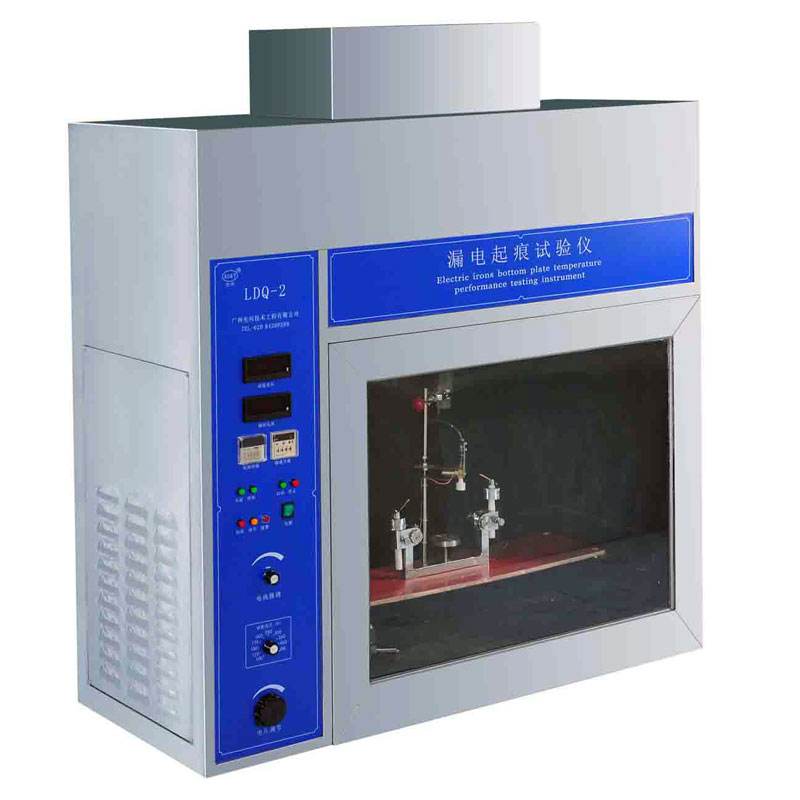

　　检测设备：HK-LD漏电起痕试验仪。

　　判别：

　　(1)起痕电压指数，V，可从仪表上直读

　　(2)测蚀损深度mm，可用深度规配专用Ф1mm探头测量

　　(3)被测件应无损坏，电极无闪络、飞弧，绝缘材料无击穿为合格品;反之，为不合格。
