有关参数：

本机适用电缆截面的结构尺寸检测制样，纵面切削的老化、热延伸制样；

切削电缆规格：交联聚乙烯绝缘3.6KV-220KV的所有产品；

横截面切削直径＜100mm，竖截面高度＜100mm，

厚度：0.5-3mm；

外形尺寸：320mm×300mm×350mm(长×宽×高)；

整机重量：14Kg；

机体结构简图：

       1.手柄，2.刀架，3.刀片锁紧螺母，4.手轮，5.切刀，6.限位板，

7.下刀口，8.试样夹板，9.垫脚

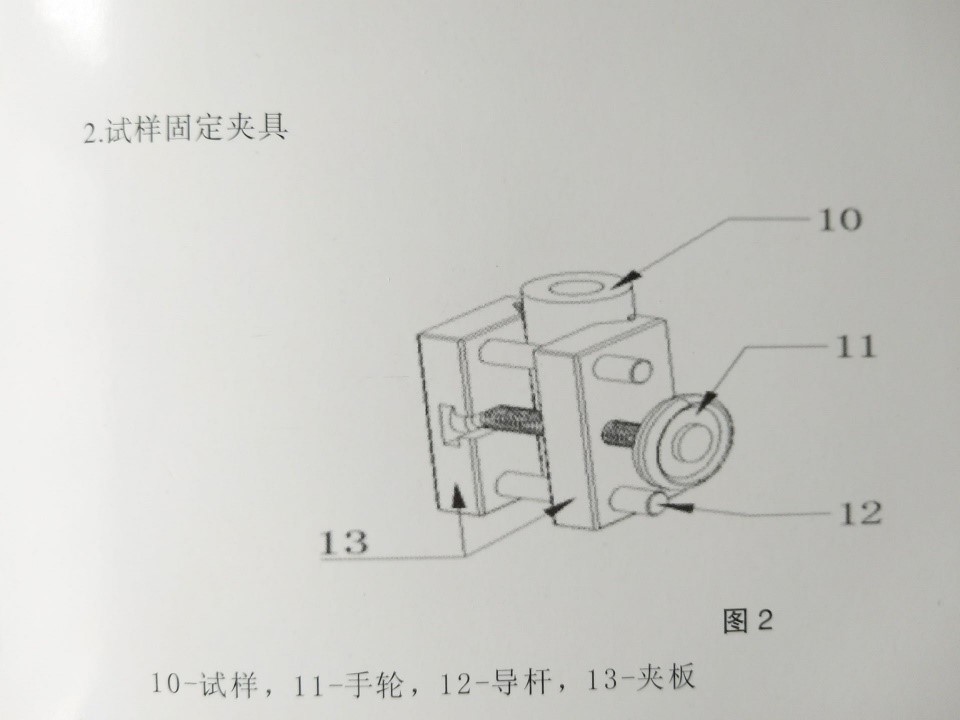

2、试样固定夹具

四、使用方法

1、试样横截面切法

调整手轮（4）使试样夹板移动到刚好能夹持试样位置，试样可以用手推动，以便切削进给顺畅。手柄抬起，推动试样前端紧靠限位板（6），轻按试样，同时压下手柄，取出样片。重复抬手柄，进给试样、切削。

2、试样竖截面切法

a、试样外径小于30mm的适用于图2所示定位。调整手轮（4）使试样夹板移动到刚好能夹持试样位置，试样可以用手推动，以便切削进给顺畅。手柄抬起，推动试样前端紧靠限位板（6），轻按试样，同时压下手柄，取出样片。重复抬手柄，进给试样切削。

b、试样外径小于30mm的切法与横截面切法相同。

3、切片厚度通过更换限位板（6）完成。限位板为2件：切片0.5mm厚与切片1.0厚。
