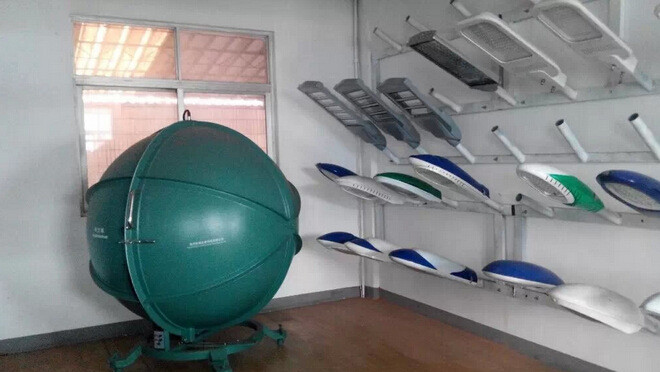

一个积分球是由两个半球组成，如下图所示。其外部含有一个光度探头插槽、光纤接口、夹具插槽，光电探测器插槽是用来放置经V(Λ)校正和余弦校正的光度探头；光纤的一端插入主机右面的光纤接口上，另一端插入积分球光纤接口上；将参考探头接于主机背面参考信号输入端，探头装在积分球参考探头接口上；在温度测试孔内放置一个热电偶测试积分球温度.

如何选择积分球和挡板

光通量及色度坐标等光度、色度参数测试时，根据被测光源体积的大小，选择0.3米到2米大的积分球，积分球内必须涂有以中性的漫反射（BaSO4粉末）物质，积分球内的遮挡物必须做到最低程度。光通量测试时,被测灯的形状,光谱类型在可能的条件下最好与标准灯一致，通常选择是光源直径6倍以上的积分球。由于条件的限制如果你无法选择一个大尺寸的积分球，被测灯的形状,光谱类型在可能的条件下最好与标准灯一致。

涂抹在球内的漫反射材料的质量对测量精度影响非常大。选择白色涂层其反射系数是最低的，化学稳定性好，日久不易泛黄，其内壁主要材料是硫酸钡或硫酸镁；挡板尺寸对光源的测试精度影响非常大，通常挡板能挡住来自光源直接照射的光，选择较小的挡板比较好。通常挡板放置在探测器和光源1/3的位置。.

如何使用积分球

Ø 通常积分球应该装备一个光度探头从而测试发光装置的光通量。

Ø 将光度探头放置在光度探头插槽上并拧紧螺钉。

Ø 将标准灯放置在光源灯座上并拧紧螺钉，开始定标。

Ø 将被侧灯放置在积分球内，测试被侧灯的光通量。

注意：

当你测试不同类型或尺寸的光源时你应当再定标。

如果你选择1m球进行定标时，你最好以标准光通量的1/10定标。

如果你选择1.5m或2m球定标时，你最好以标准光通量的1/100定标。

如果积分球有一些污垢，在校准前必须擦掉他们，否则会影响测量精度。
